Итак, ремонт на кухне почти завершен, гарнитур установлен, а вот воды и канализации там все нет и нет. Настала пора решить эту проблему и провести наконец-таки водопровод на кухню.
Для начала решил я немного улучшить качество подаваемой из водопровода воды при помощи двух фильтров, одного проточного с мелкой сеткой и одного магистрального фильтра с угольным фильтром (в текущий момент он угольный, но вообще они сменные и бывают разных типов). Эти фильтры были установлены на стену рядом со стояком.
Далее наступила очередь самого стояка.
Во-первых, требовалось заменить вводный кран, так как тот, который был установлен застройщиком, стал ржаветь. Для замены вводного крана я использовал кран фирмы Valtec - лучшее что можно найти в магазинах нашего города.
Во-вторых мне очень не нравится жить с мыслью о том, что я могу затопить кого-то (аварии то случаются у всех - стоит это признать, и не малую монету в копилку этой фобии добавили истории с ресурса habrahabr.ru, но, следует заметить истории эти весьма поучительны. Поэтому я решился на покупку системы защиты от протечек, с последующей её установкой на оба стояка холодной воды (централизованной горячей воды в нашем городе нет).
Собственно после этого вводная группа стала следующей (с белой крышкой - кран системы с электроприводом):
Далее последовала установка блока управления системы на стену, подключение провода от крана, и подключение датчика.
После этого пришло время для дальнейшего планирования разводки, лучше всего это делать на бумаге, там же можно увидеть и посчитать количество необходимых для сварки этой полипропиленовой схемы элементов. Главное при этом - не ошибиться в расчетах. У меня одна ошибка есть - я забыл обвести один из уголков, и, как следствие - забыл его посчитать =)
Попробуйте найти эту ошибку на схеме. Второй листик - это расчеты величин, которые производил в процессе пайки труб.
Ну а после этого - все по стандартной схеме сварки полипропилена - чем больше ты можешь сделать не на месте, тем лучше ( и тем сложнее этот участок запаивать в дальнейшем)
Подключение водонагревателя к воде я так же делал полипропиленом, так как шланги - это один из самых небезопасных элементов во всех схемах водоснабжения. Крепления для труб в этот раз использовал без защелки - такие кончились во всех местных магазинах, наверное все выкупил =)
Ну а далее все как я рассказывал очень давно - меряем, режем ножницами, торцуем торцевателем, чистим и обезжириваем и после этого паяем. Длительный это процесс, смею заметить.
Со стороны кухни повторяем те же действия, для начала проложив канализационные трубы.
А вот это фото в копилку - "ничто и никогда не получается идеально" =)
Особо внимательные могут заметить, что схема для стороны кухни претерпела незначительные изменения, а именно - поворота для выхода на смеситель стало 2, вместо одного. Все из-за того, что при сварке обнаружилось, что при изготовлении старой схемы, вставить трубу от сифона в канализационную трубу станет абсолютно невозможно. Поэтому пришлось немного отклониться от курса.
После сварки всех элементов полипропиленового водопровода, канализационные трубы были одеты в шубу из суперэнергофлекса (или просто энергофлекса). Ранее этот материал на трубы я закреплял при помощи армированного скотча, однако теперь более предпочтительным стал способ с использование специальных скоб( или креплений) для энергофлекса.
Стояки (канализация и холодная вода) были одеты в 2 слоя энергофлекса, для максимального снижения шума от канализации и минимизации выпадения конденсата на водопроводной трубе.

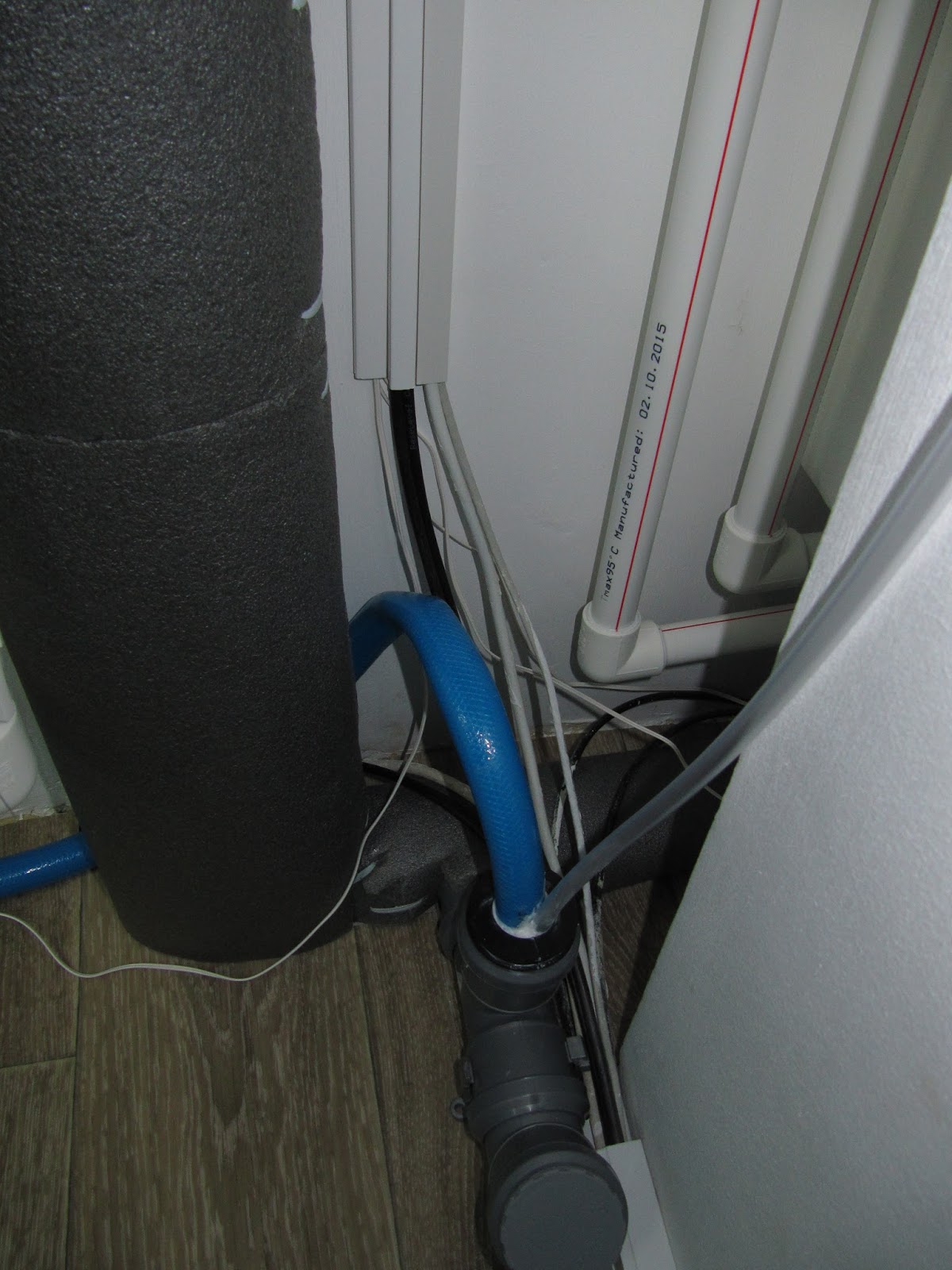

Для удобства использования проточного фильтра от него я, впоследствии, провел шланг для сброса воды сразу в канализацию. Очень удобно - не надо ничего подставлять, нет никаких брызг, просто открыл, подождал и закрыл. В то же сливное отверстие вставлен шланг от подрывного клапана для водонагревателя. Оба шланга вставляются в резиновую манжету, пустоты заполнены сантехническим силиконом, да и сама манжета вклеена в канализационную трубу при помощи него же. Таким образом исключена и вероятность выпадения шланга из сливной трубы. На фото шланг голубого цвета, там же видно и стояки, одетые в 2 слоя энергофлекса.
Кстати, те, кому интересно что это за система защиты от протечек, и как она работает - могут посмотреть видео, где я произвожу её распаковку и простенький тест на работоспособность.
Отдельно хотелось бы добавить пару слов о том, почему выбор пал именно на эту систему. Причин, как водится, несколько:
- Имеет центральный блок управления, который легко масштабируется, позволяет подключить несколько кранов и большое число датчиков, а так же доступны функции для подключения к системам умного дома, возможно подключение беспроводных датчиков.
- Скорость перекрытия воды кранами - 2,5 секунды, что много быстрее чем у всех других производителей.
- Отсутствие в сети прибора, кранов и датчиков высокого напряжения, а именно - напряжение составляет не более 5V.
- Тройное резервирование питания прибора, на случаи перебоев с электроэнергией (питание происходит от стандартного USB зарядного устройства, от 3 батареек типа С, и от встроенных ионисторов).
- Возможность увеличения длины проводов датчиков и кранов.
- Металлические внутренности у всех кранов.
- Гарантия производителя 4 года.
Так как пост получился маленьким, добавлю сюда еще немного информации, которая пока что была "не при делах". А именно - о том, что я делаю для проведения слаботочных сетей у себя дома. К слаботочным сетям у меня относятся собственно интернет, кабельное телевидение, разводка сети для Акваторожа и резервные провода, которые впоследствии будут использоваться или под "умный дом", или под систему видеонаблюдения.
Из перечисленного следует, что проводов весьма и весьма много, так что не получится просто провести все в плинтусах, да местами и не получится (не хватит места в плинтусе/будет мешаться межкомнатная дверь).
Посему я решил как можно большее количество этих проводов спрятать в кабель-каналы, а сами кабель-каналы спрятать в штробы в стяжке, дабы они не мозолили глаза. Сразу хочется сделать оговорку - при совершении всех этих действий я сделал существенную ошибку, а именно - неправильно выбрал толщину кабель-каналов в результате чего схема их проведения стала отличаться от задуманной заранее, а местами видно более одного используемого кабель-канала.
Итак, вначале были определены места пролегания проводов, и перфоратором были сделаны штробы в стяжке (примечание - именно в стяжке, плиты перекрытий я не трогал)
Затем, в местах стыковок сделанных штроб и стен были просверлены по два отверстия в последних, буром крупного диаметра (16 мм) чтобы сами провода можно было проводить между помещениями. Далее кабель-каналы были обрезаны до необходимой длины, подкорректированы до необходимых форм, а места соединений заклеены скотчем.
Ну и после этого, штробы просто заполнялись цементно-песчаным раствором и выравнивались до уровня стяжки.
В некоторых местах спрятать кабели в пол все-таки не представлялось возможности, ввиду неудобства дальнейшей прокладки, или иных причин. В таких местах кабель-каналы просто клеились на стены, и провода прокладывались внутри них.
