Зал и связное. Часть первая

Наконец-то очередь с ремонтными работами дошла и до второй комнаты.
На этот раз это зал. Там уже весьма давно оштукатурены потолки (за помощь с этим спасибо моим родителям), зато вот все остальное - в состоянии "от застройщика" =)
Итак, для начала по планам:

• Через зал должны проходить практически все слаботочные сети квартиры. То есть телевидение, интернет, а так же все кабели которые я заранее прокладываю для установки видеонаблюдения (в будущем, наверное). То есть весьма большой моток кабелей, и это помимо электричества. Кроме того через зал должны проходить кабели для системы аквасторож, для подключения оной в туалете и ванной (там находится второй стояк водоснабжения).
• Стену, совместную с соседями было решено зашить гипсокартоном, и проложить базалитовую вату в качестве звукоизолирующей прослойки (да, была прецеденты, это сделано не просто так).
• Стену с окном так же будем обшивать гипсокартоном, чтобы спрятать трубы отопления и установить широкий подоконник.
• Остальные стены будут оштукатуриваться по маякам при помощи гипсовой штукатурки.

Краткий план работ намечен, можно приступать.
При помощи перфоратора и зубила сделал штробы в полу, куда положил толстые кабельканалы, чтобы в дальнейшем уложить туда слаботочные провода (фото сделаны много позже положенного, не обессудте)

Затем начал сборку каркаса для "соседской" стены. Сначала при помощи нивелира размечаем границу будущего контура и устанавливаем начальные профили 27х28, предварительно наклеив на них уплотнительную ленту, чтобы уменьшить передачу вибраций от потолка и стен к будущему каркасу. Затем при помощи УШМ отрезаем стоечные профили 27х60, по необходимым размерам, с шагом 60 см и устанавливаем их.

Далее размечаем места для будущей установки монтажных пластин, которые будут фиксировать установленные вертикали от горизонтальных колебаний, ну и устанавливаем их, так же приклеив уплотнительную ленту.

Затем производим закрепление монтажных пластин к стоечным профилям. При этом обязательно необходимо проверять вертикальность установки, так как профиль не обладает 100% жесткостью.

Далее, вырезаем по размерам поперечены для установки между стоечных профилей (изготавливаем из материала этих же стоечных профилей) и используя одноуровневые соединители (в простонародии "крабы"), устанавливаем их и закрепляем на нашей конструкции с шагом в те же 60 см.

Собственно почти все - каркас для нашей стены готов. Дополнительно прокладываем электрический кабель в гофре, до мест где планируется установка розеток.

Затем настала пора отвлечься, и прокинуть наконец-таки все необходимые слаботочные кабели, проходящие через зал. Более всех остальных меня интересовали именно 2 кабеля, которые я изначально планировал для системы Аквасторож, которая до сих пор полноценно не фунционировала у меня (только на одном стояке). Итак, кабели были протянуты в кабельканале под стяжкой до каркаса, который описан выше, затем за ним они уходили в туалет, где уже в распределительной коробке я их соединил при помощи паяльника и припоя с необходимыми мне частями системы - а именно - шаровым краном с электоприводом и двумя датчиками системы - один в туалет и один в ванную комнату. На фото - схема проводки кабеля аквасторожа (зеленое - блок управления, красное - провода 2 шт 8 жильные (витая пара), синее - стояки отопления, пунктир - каркас перегородки), распределительная коробка со входящими и исходящими кабелями, а так же внутренности шарового крана системы, все движущие части - металлические.

Однако это только половина дела, так как сам кран установлен не был, то, соответственно  требовалась его инсталляция в уже существующую часть полипропиленового трубопровода. Для этого пришлось часть его отрезать и вот что я увидел.

Очевидно, качество воды у нас оставляет желать лучшего. Вот как преобразовались не так давно белоснежные трубы. Самый ужас ждал меня при снятии водосчетчика.

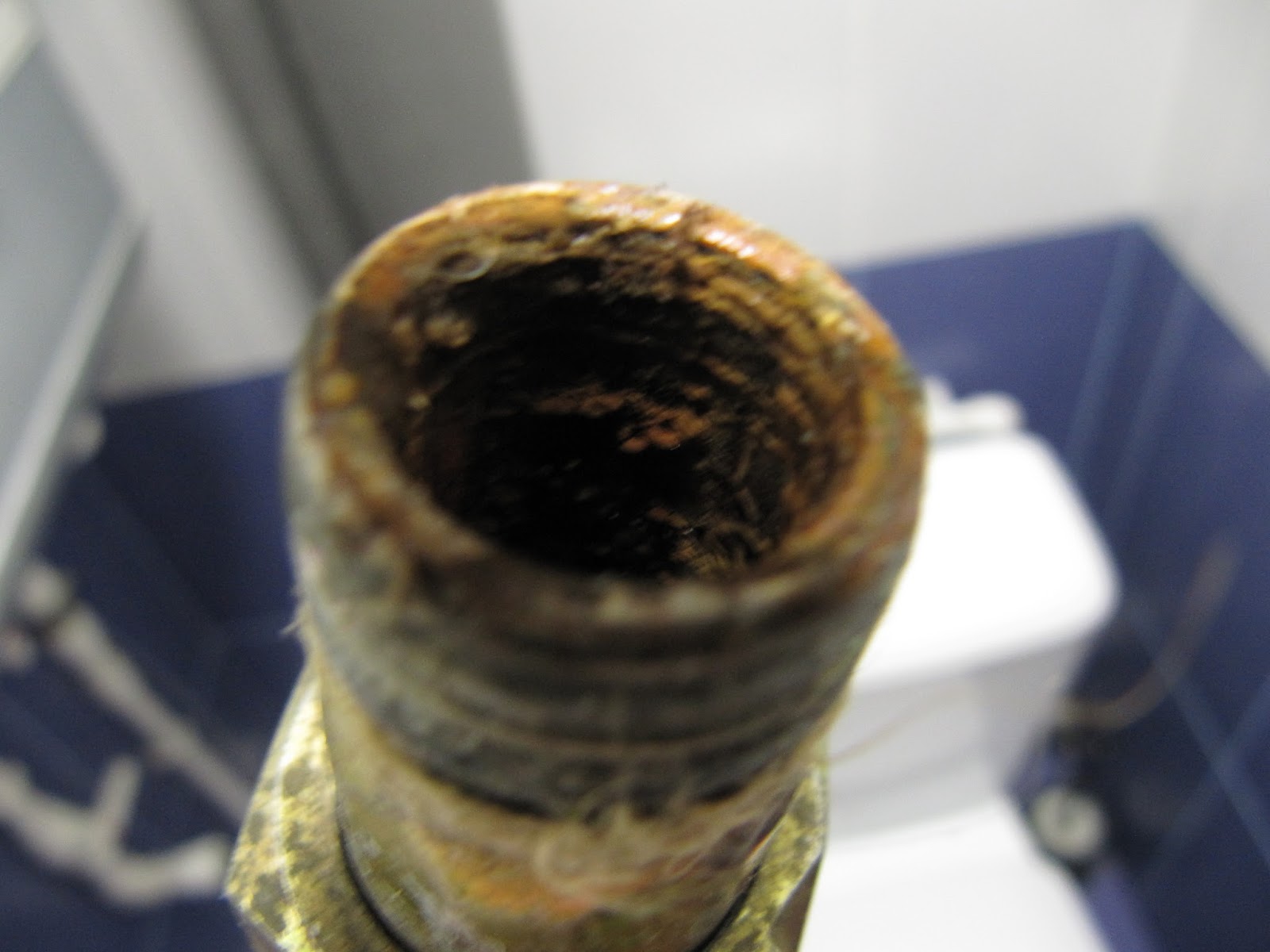

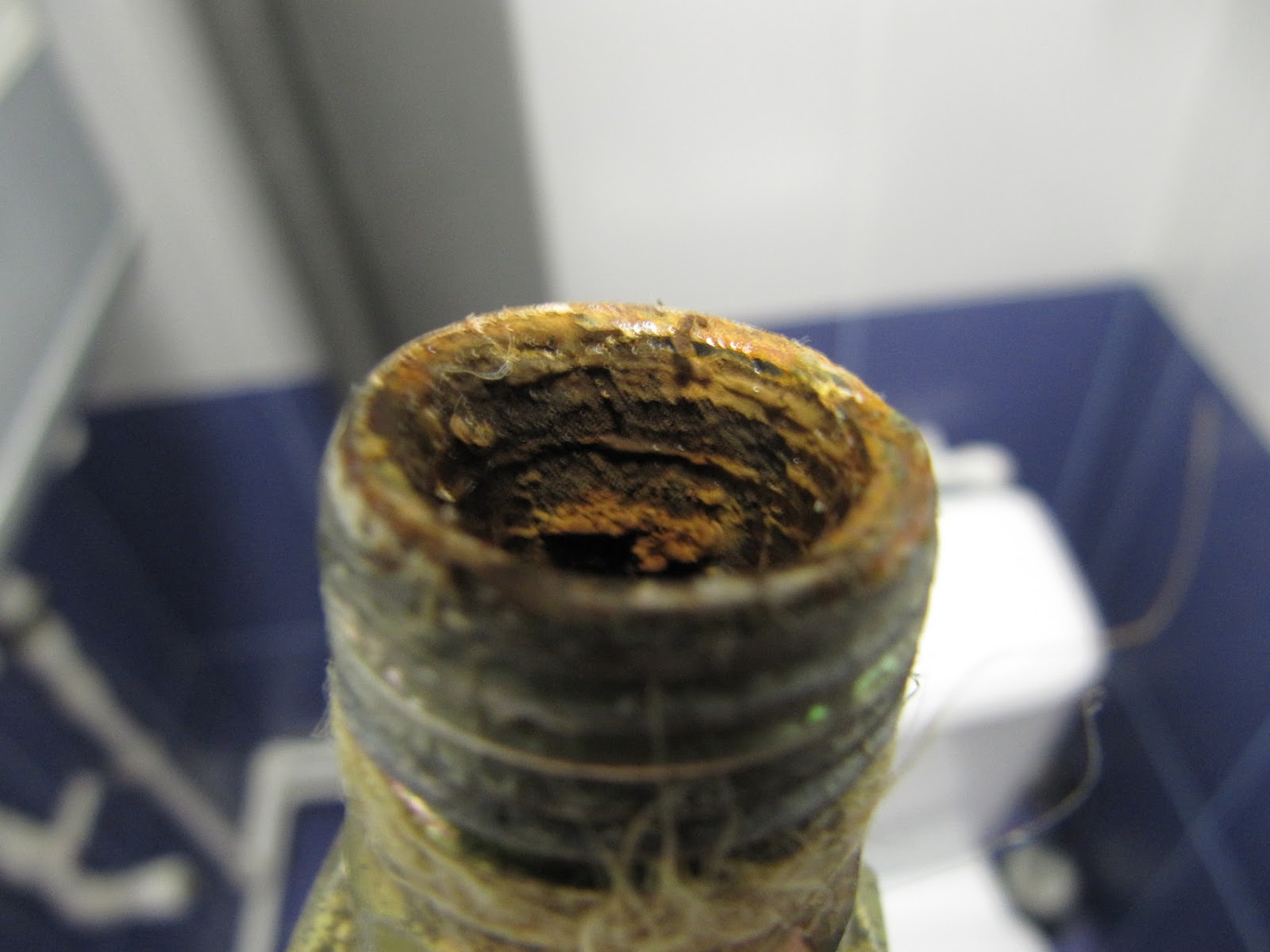

"Вот это жуть" - подумал я. К слову - данный счетчик был выдан еще застройщиком, поэтому я не удивлен в его качестве. Жаль что ранее не хватило мыслей о том, что выкинуть его надо бы сразу. Что же - поехал в магазин, купил новый счетчик от проверенной компании, установил, спаял новый отрезок трубопровода, закрутил и установил все, протестировал, ну и дождался людей их ЖЕКа, для опломбировки этого дела. Как Вы понимаете - это все далеко не за один день =)

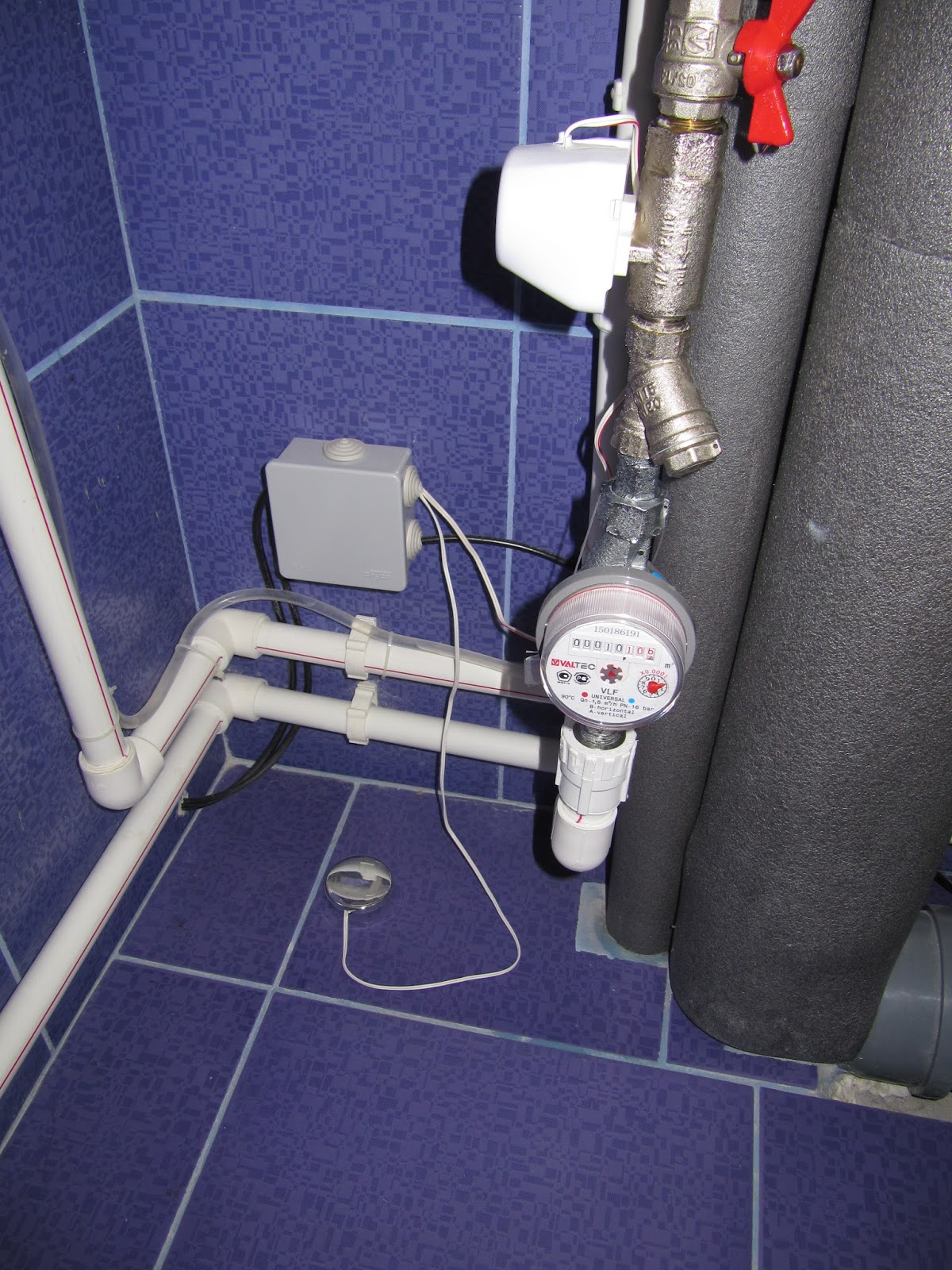

Итог - можно спать спокойно. Последнее фото - под ванной.

Далее настала пора вернуться таки к цели работ - ремонту в зале, а именно к укладке утеплителя-звукоизолятора. Для начала, разумеется покупаем его и доставляем на место установки, как выясняется это весьма нетривиальная задача. В магазине я думал что 3 упаковки по 8 плит, каждая размерами 50х600х1200 (в мм) легко поместятся у меня в машину. Однако мне пришлось разложить второй ряд сидений и сдвинуть вперед первый ряд, чтобы эти плиты в упаковках поместились в автомобиль. И да - хочется сразу предупредить, с базалитовой ватой нельзя контактировать непосредственно, так как она втыкается в кожу (мельчайшие волокна) и затем очень неприятно колется. После этого всего еще и появляется раздражение на коже. Проверено на себе. В общем - аккуратнее с ней, если что =)

Собственно доставив все на место, одеваемся в костюм химзащиты, одеваем очки и хороший респиратор и начинаем постепенно укладывать плиты из ваты в "квадраты" нашего каркаса. Так же следует не забывать о необходимости подкладывать вату и за сам каркас, чтобы максимально снизить уровень шума от соседей. Последнее фото - это все что осталось с половины кубического метра базалитовой ваты.

Как я и писал ранее, не забывайте соблюдать технику безопасности при работе с базалитовой ватой.

Кстати, перед тем, как укладывать базалит, у меня была затея, сделать timelapse-видео, с указанным процессом, даже начал съемки, однако вот не заладилось, неожиданно села батарейка, поэтому съемка заняла совсем чуть-чуть времени. Но результат все-равно стоящий, нужно будет еще попробовать =)

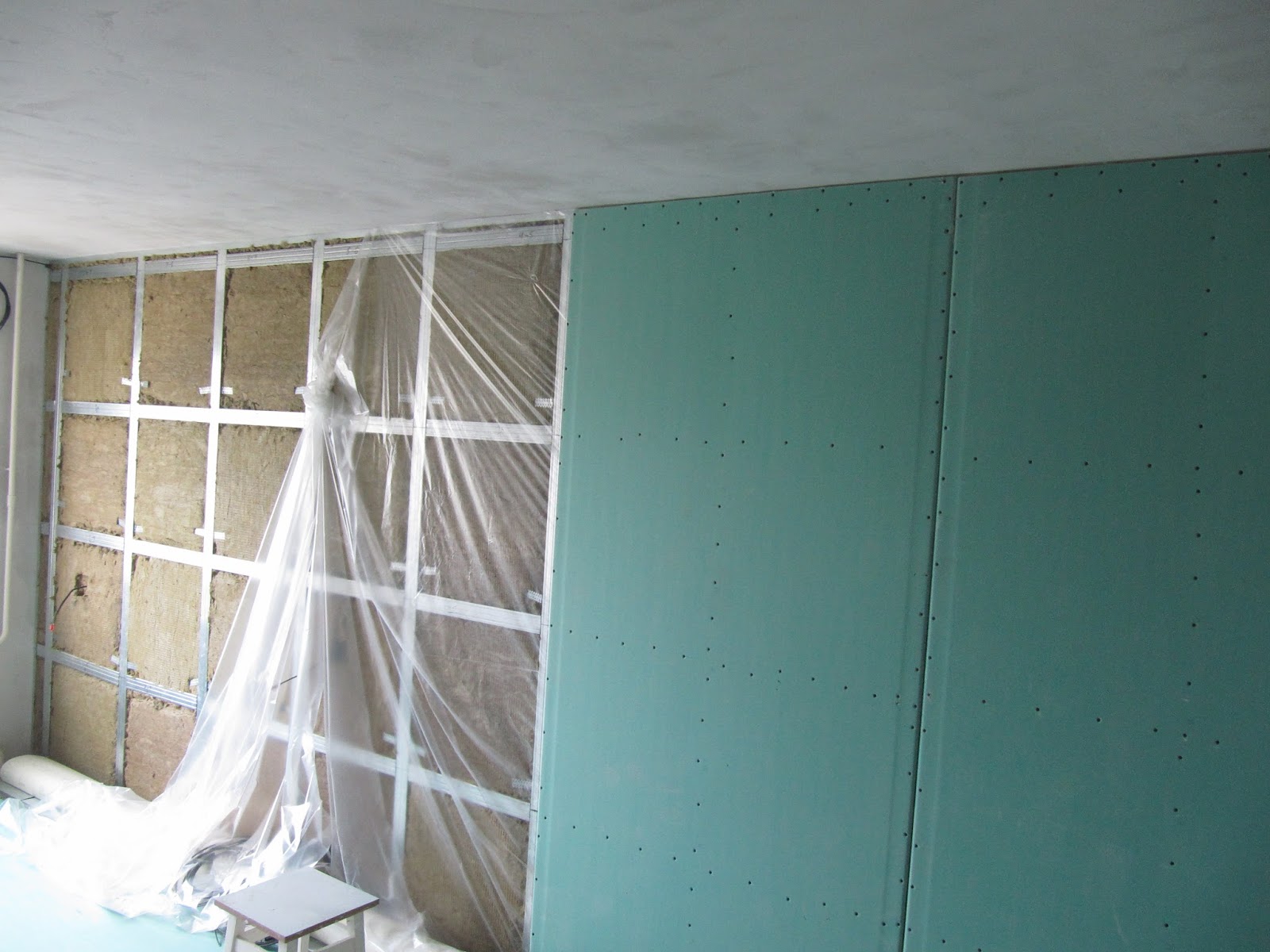

После вышеописанных процедур, накрываем всю перегородку тонкой полиэтиленовой пленкой (я крепил её на супер-клей лактайд) и зашиваем каркас гипсокартоном.

Места выхода проводов следует обработать с особенной тщательностью, дабы исключить возможность попадания базалитовой пыли в помещение через розетки. В данном случае, в необходимых местах я разрезал полиэтилен и затем при помощи его же обрезков и обычного скотча, задавал необходимую мне форму.

Так же отдельно хочется выделить работу по выведению всех проводов на поверхность гипсокартона. Сами отверстия под подрозетники я делал, пока листы ГКЛ лежали на полу. Для этого использовалась специальная насадка для шуруповерта (набор круговых пил). Ну и далее все провода просто заводятся в предназначенные им отверстия. Это не является проблемой, если провод 1. А вот когда их много, и все они должны быть подписаны, чтобы потом не ошибиться, тогда эта задача перестает быть тривиальной.

После этого оставалось только закрепить оставшиеся листы гипсокартона (и разрезать последний так как он не вмещался полностью) и закрепить подрозетники.

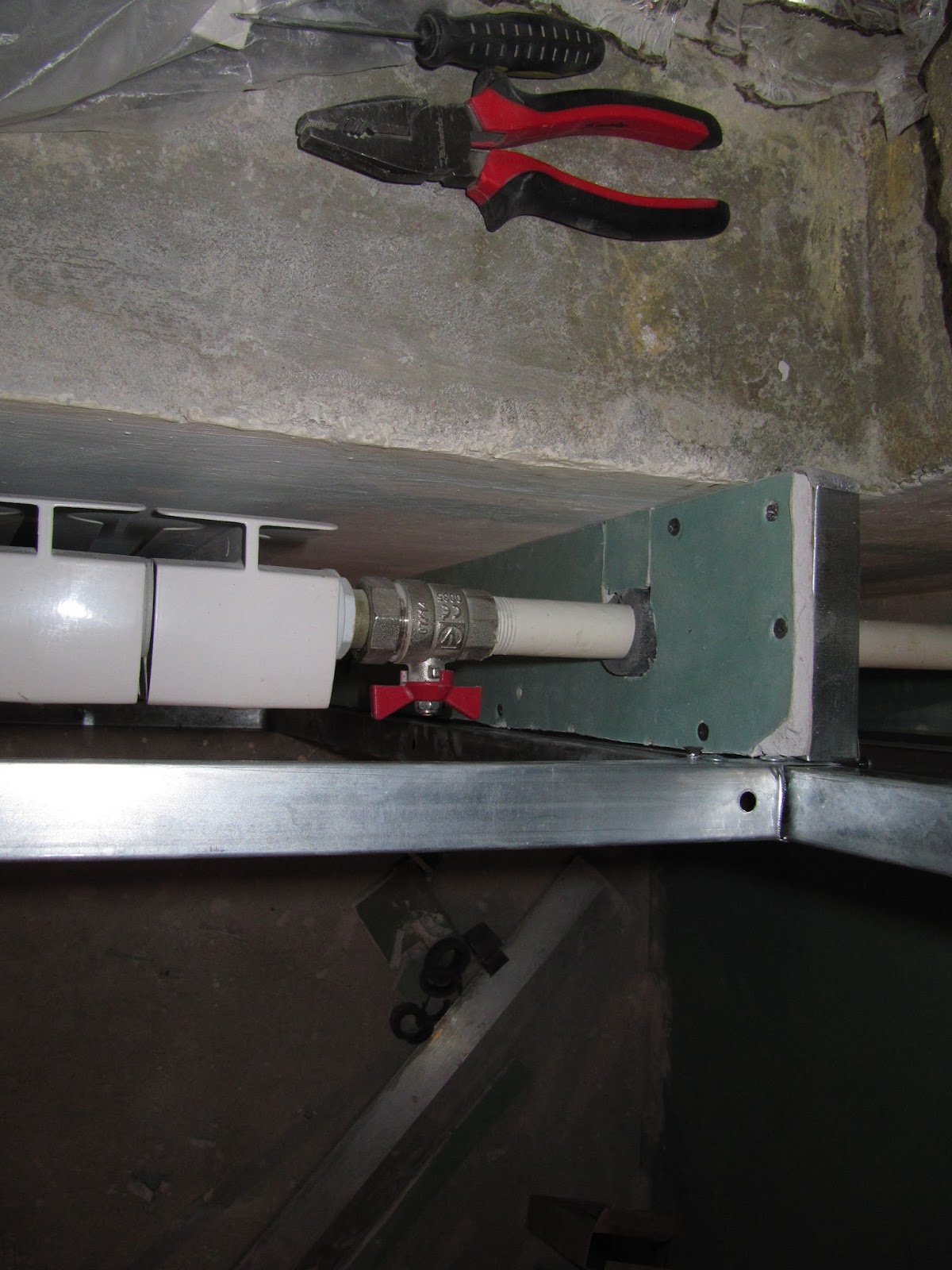

С одной стеной разобрались, переходим ко второй стене. Так же, как и на кухне, эту стену я решил зашить гипсокартоном, дабы спрятать радиаторы отопления, и трубы. Однако, в отличии от схемы на кухне - тут имеются определенные потери полезного пространства, поэтому со словами "настало время экспериментов", я рискнул попробовать сделать в этой фальшстене ниши подо всякую мелочевку.

Итак, начинается все, как водится с обсчета размеров и разметки. Для этого находим наиболее выступающие части радиатора (у меня это кран) и добавляем к нему ширину профиля. Данную точку проецируем на пол, ставим по получившимся координатам лазерный осепостроитель, и "играемся" с получающимися на обеих стенах расстояниями, так чтобы они нас устроили. Далее, чтобы не применять иных методов разметки, сразу по периметру помещения крепим направляющий профиль. После этого начинаем устанавливать вертикали. Так же крепим направляющий профиль под будущие ниши. К слову - в данном случае я использую исключительно направляющий профиль. Для его скрепления без саморезов нужно использовать специальный инструмент - просекатель. Он же на первом фото.

Постепенно наращиваем мощность конструкции отдельными элементами - вертикалями и поперечинами. Все элементы выравниваем по уровню (вертикали - при помощи нивелира). Так же монтируем части каркасов, которые будут представлять из себя перегородки для отделения радиатора от остальной части ниши, поскольку зимой мы хотим отапливать квартиру, а не пространство за фальшстеной =)

Кроме того, под одним из неиспользуемых отрезков под подоконником я выделил пространство под ещё одну нишу - чтобы удобно было использовать сам подоконник как столешницу (на кухне постоянно использую его именно так, но есть недостаток - некуда девать ноги, в общем менее комфортно чем за обычным столом.

Еще из необычного следует заметить намного большую ширину решетки радиатора (чем на кухне - 120 см. против 90 см.) Это привело к тому, что всю конструкцию пришлось максимально усиливать всеми возможными способами. Ну и попутно собирать остальной каркас - поперечины, а так же монтировать профили, отвечающие за будущие ниши.

Смотрели фильм "Пила"?

Вот следующие фото у меня с ним ассоциируются почему-то =)

Далее решил доделать полочки - а именно прикрутить гипсокартон к ним изнутри. Тут то и выяснилась первая моя ошибка - в проектировании - ниши были слишком узкие, чтобы туда можно было засунуть шуруповерт. Ну - не беда, изворачиваемся как можем, сверлим отверстия по месту а затем прикручиваем на саморезы используя стандартную "трещетку" из набора ключей и биту для шуруповерта. Получилось нормально. Для полочек использовал гипсокартон шириной 12,5 мм, в то время как для остальной части перегородки планировался исключительно 9,5 мм. Благодаря этому полки стали еще меньше, чем было видно изначально по профилям, но взамен мы получаем более надежную конструкцию, чем на 9,5.

Подумал, что коли стена закрывается, то было бы не плохо её заодно и утеплить изнутри. Ну - идея не плохая, тем более из-за балкона солнце никогда не попадает на эту часть стены (в смысле никогда не бывает прямых солнечных лучей на ней). Из того что было в наличии - это ПСБС, а так же 1,5 метра фольгированной теплоизоляции для теплых полов (отдали соседи). Наклеил сначала последнюю на стены, а затем уже в один слой уложил ПСБС, закрыв все отверстия монтажной пеной.

Притащил подоконник с другой комнаты. В этот раз я его хочу установить до окончательного завершения каркаса, чтобы иметь возможность прикрепить его непосредственно к несущим профилям, таким образом повысив жесткость всей конструкции. На фото сам подоконник и его "примерка" после обрезания до необходимых размеров.

Кстати, выяснилось что зря я покупал подоконники шириной 50 см, мне бы точно хватило и 40 см =)

Ну что-же, каркас почти готов, осталось поставить подоконник, доделать каркас под ним, ну и зашить все гипсокартоном. Но сначала я решил левую часть зашить ГКЛ, поскольку планировал установить туда цельный кусок по ширине заступающий далеко за начало подоконника (после это сделать было бы просто невозможно).

Как видно на фото - я сначала Отрезал лист по верхней точке стыковки, затем прикрутил, и затем по месту уже отрезал не нужное. Отрезал при помощи ножа и полотна от ножовки по металлу. Затем так же прорезал отверстия для ниш под мелочевку. К слову о последних - в результате такой подрезки часть гипсокартона уже внутри эти ниш была немного испорчена. Прийдется восстанавливать прочность штукатуркой или иным составом. Верхняя часть листа была обрезана не до потолка, так как высота потолка в данном месте составляет 254 см, а, как известно, высота стандартного листа ГКЛ - 250 см. То есть в таком случае лист остался бы не закреплен или снизу, или сверху, поэтому пришлось пожертвовать целостностью.

Кстати, на последнем фото подоконник уже установлен.

Далее решил зашить обрезками гипсокартона верхнюю часть ниши где будет стоять радиатор. Этому способствовало 2 причины:

1) При помощи более длинных саморезов прикрутить ранее не несущую часть усиливающего каркаса к подоконнику

2) Улучшить отдачу тепла от ниши, за счет уменьшения её объёма.

Затем, так же как и на кухне, внутренняя часть "радиаторной" ниши была обработана - шляпки саморезов закрыты акриловой шпаклевкой и после все покрашено белой, теплоотталкивающей водоэмульсионной краской. Ну и разумеется завершаем работы по созданию каркаса, той части, которая будет служить опорой для конвекционной радиаторной решетки. К слову о последней - очень удобно, если она у вас на объекте уже есть, чтобы можно было проверить входит ли она предварительно, а не постфактум.

Ну и далее все просто и поэтапно зашивалось гипсокартоном. Ничего интересного =)

Еще одно отличие от ниши на кухне - тут я решил сделать "ревизионный" лючок доступа к трубам отопления, чтобы в крайних случаях можно было посмотреть их состояние, а так же состояние того, что находится за фальшстеной. Этот лючок планирую сделать максимально скрытым, чтобы можно было поклеить обои сверху, прямо на него, поэтому я предварительно сделал вырез, чтобы лючок утапливался в ГКЛ, и как можно меньше торчал снаружи. Сам лючок был вклеен на супер клей.

Затем были зашпаклеваны шляпки саморезов в гипсокартоне по всей конструкции, а так же произведена окончательная примерка конвекционной решетки.

Под конец добавлю пару слов о маленькой прихожей - как я и говорил ранее, я решил заменить обои там, так как выбранные изначально явно не соответствовали прочностным характеристикам, и постоянно царапались, и уже давно перестали выглядеть презентабельно.

Так вот - отдирая обои, я с ужасом обнаружил, что они замечательным образом отдираются вместе со шпаклевкой (местами). Вероятно было какое-то нарушение технологии во время шпаклевания. Предположительно не была нанесена грунтовка на оштукатуренные стены, что и привело к частичному отслоению. В общем вывод в этом таков - если Вам предлагают помощь, то не забывайте ежеминутно проверять что помощники делают все по техническому заданию, а не от себя =)

Итог - придется не просто переклеивать обои, а еще и сначала шпаклевать стены (и, так же, отодрать все старые обои до конца).

На этом закончу, пост итак огромный получился, да и включает он далеко даже не один месяц работы, и соответственно, надо дозировать информацию, а то на ремонт всей квартиры можно было бы уложиться в 8 постов =)
